| 起源の場所 | 中国 |
| ブランド名 | NAVAN MACHINE |
| 証明 | CE,ISO |
| モデル番号 | QGF |

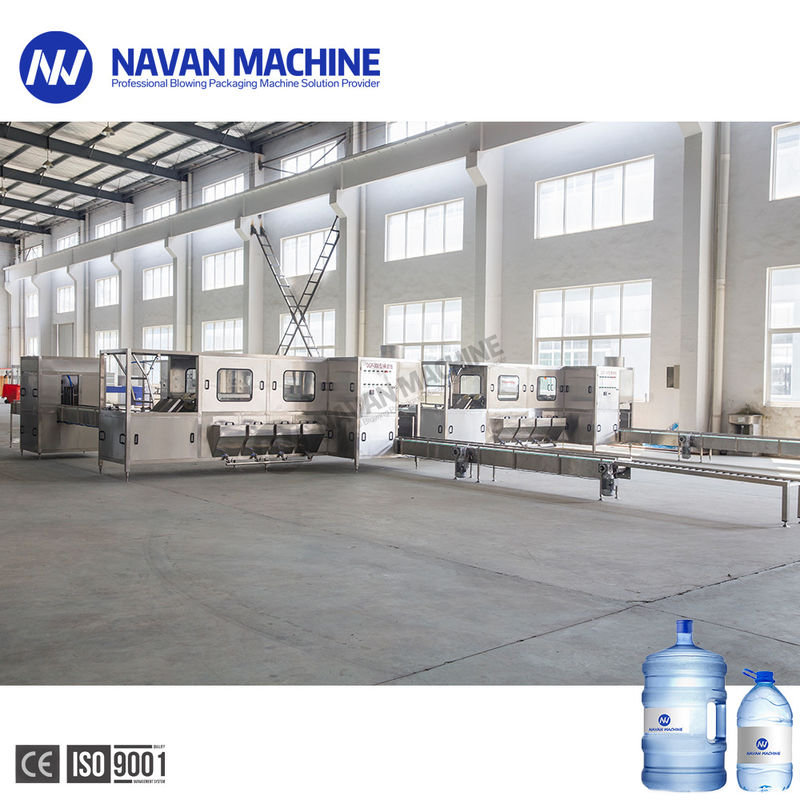

フル オートマチックの5ガロン水充填機10-20Lのバレルの飲むライン
QGFのタイプはラインを作り出す水をであり5ガロンによって突進された飲料水の中心装置突進しラインを作り出す。それは天然水、蒸留水および浄化された水のための理想的な装置でありプロセスを作り出す。機械は容易洗浄および堕落抵抗の利点の優秀なステンレス鋼から成っている。主要な電気部品はSIEMENSおよびOMRONのブランドのプロダクトを採用する。空気の部品はAIRTACのブランドのプロダクトを採用する。洗浄のバレルのための内部および外のシャワー ノズル アメリカのスプレーヤーの会社からの特別な技術装置を採用するため。機械は密集した構造および高い自動技術に基づいて確実かつ効率的に働く。それはフル オートの突進された水であり機械の、電子および空気の部品と結合される装置を作り出す。
プロダクトParamenters:
| モデル | QGF-120 | QGF-300 | QGF-450 | QGF-600 | QGF-900 | QGF-1200 |
| 生産能力（B/H） | 100-150 | 250-300 | 400-450 | 600 | 900 | 1200 |
| 満ちる頭部 | 1 | 2 | 3 | 4 | 6 | 8 |
| 機械タイプ | 線形タイプ | 線形タイプ | 線形タイプ | 線形タイプ | 回転式タイプ | 回転式タイプ |
| 満ちる容量（L） | 10~20L | |||||
| バレルの指定 | Ф270X490mm | |||||
| 空気源圧力（MPa） | 0.4-06 | |||||
| 空気消費（m3/min） | 0.35 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 |
| 総力（Kw） | 2.9 | 3.5 | 4.3 | 6.2 | 8.7 | 9.5 |
|
全体寸法 （L×W×H） （mm） |
2600×650 ×1550 |
3900×150 0×1700 |
3900×1775 ×1700 |
3900×2050 ×1700 |
2200×1860 ×2200 |
2560×2350 ×2200 |
| 総重量（Kg） | 800 | 1500 | 2000年 | 2500 | 3000 | 3500 |
フロー チャート:
空のびんのコンベヤー ベルト------自動漏出レジ係-----帽子のDecapper---ブラシの外的なびん洗濯機--------自動びんの負荷システム----内部びん洗濯機Disinfecter----
回転式注入口及びチェーン版のふた締め機---満たされたびんのコンベヤー ベルト----ランプのレジ係の挿入物
帽子は労働者によって分類する----ラベル熱収縮機械はトラックにびんのコンベヤー ベルトをまたは満たした
標準的な部屋
Brusher機械の外
自動バレルの外のブラシをかける機械は5ガロンによって突進される水を特に使用しラインを作り出す。それは天然水の作成の過程において天然水によってそれ自身およびある藻の物質を引き起こされる解決を減らすために使用される。機械は容易洗浄および堕落抵抗の利点の優秀なステンレス鋼から成っている。主要な電気要素はSIEMENSおよびOMRONのブランドのプロダクトを採用する。空気の要素はAIRTECHのブランドのプロダクトを採用する。
部分の洗浄
<1>すべての304/316stainless鋼鉄洗浄の頭部、水スプレー様式は設計を、保管使用水量およびよりきれい注入する。
<2>プラスチック パッドが付いている304/316のステンレス鋼のグリッパーは洗浄の間に、最低のびんの衝突を保障する
<3> 304/316のステンレス鋼洗浄ポンプ
びんの注入口
1/Uploadingおよび低下のバレルは45度からより安定しているtranslatoryに変わった。2/Nozzleはバレルの10-15cmに小さい不純物を洗うために挿入できる。ポンプを洗うことは異なった磁気弁によって別に制御される。それにバレルがある場合のポンプ仕事だけ。それは別の洗浄液の混合物を避けることができる。
びんのふた締め機
1/Liquidレベルの相違は1cmで制御される。
2/Machineは1.2mである帽子の殺菌システムが装備されている。システムはプロダクトを殺菌および終了する水の使用によってよりきれいそして安全にさせる。
3/CustomersはABB/SEWモーター、GRUNDFOSの水ポンプ、FESTOの空気の部品に装備することを選ぶことができる。
